مصنع الخرسانة، سلسلة HZN

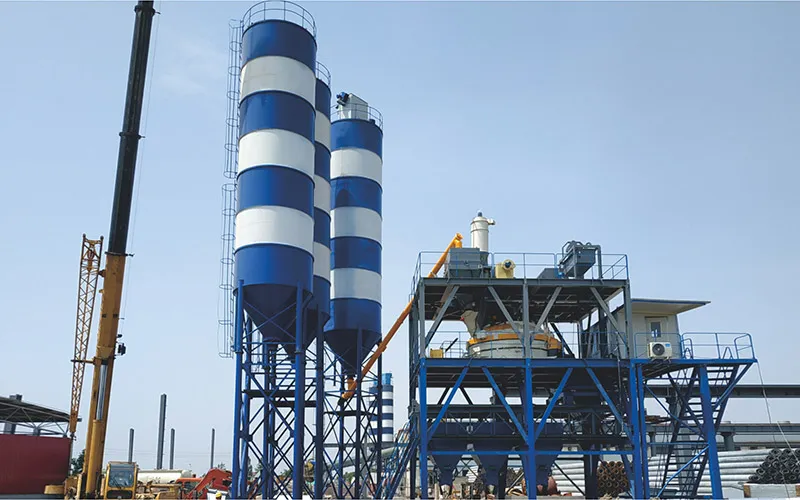

محطة خلط الخرسانة مسبقة الصب HZN
Precast Concrete Batching Plant
محطة خلط الخرسانة مجهزة بخلاط خرسانة بنظام الحركة المدارية وسير ناقل لإنتاج الخرسانة مسبقة الصب (PC) على نطاق واسع، بما في ذلك الركائز الخرسانية وأنابيب الركائز وكتل البناء
- الطاقة الإنتاجية 60–270 متر مكعب/ساعة
- تصميم المحطة خلط مداري مع أبواب تفريغ متعددة لإنتاج متعدد الخطوط
تم تجهيز محطة خلط الخرسانة مسبقة الصب (مع سير ناقل) بخلاطة الخرسانة المدارية ذات العمود الرأسي من سلسلة JN الخاصة بالشركة، وهي مناسبة بشكل خاص للخرسانة الجافة وشبه الجافة، وعالية الأداء والقوة. يمكن تكوين الخلاط مع بوابتين أو ثلاث بوابات تفريغ وفقًا لمتطلبات خط الإنتاج في الموقع، مما يتيح لخلاط واحد خدمة عدة خطوط إنتاج. هذا يجعل وحدة الوزن محطة خلط مثالية لمصانع الخرسانة مسبقة الصب التي تنتج الكتل، وأنابيب الركائز، ومكونات PC.
المعايير الفنية
| الموديل | |
|
|
|
|
|
| السعة النظرية (متر مكعب/ساعة) | 60 | 90 | 120 | 180 | 240 | 270 |
| موديل الخلاط | JN1000 | JN1500 | JN2000 | JN3000 | JN4000 | JN4500 |
| نموذج ماكينة وزن الركام | HP1600A | HP2400A | HP3200B | HP4800C | HP6400B | HP7200B |
| سعة الحاوية الواحدة لماكينة الخلط (متر مكعب) | 8/10 | 10/12/14 | 17 | 22 | 30 | 32 |
| سعة السير الناقل (طن/ساعة) | 300 | 400 | 500 | 700 | 800 | 800 |
| طراز الناقل اللولبي | LSY219 | LSY219/ LSY273 | LSY219/ LSY273 | LSY219/ LSY273/ LSY325 | LSY219/ LSY273/ LSY325/ LSY407 | LSY219/ LSY273/ LSY325/ LSY407 |
| سعة حاوية الأسمنت | 100T/150T/200T/300T اختياري | |||||
| دقة وزن الركام | 2% | 2% | 2% | 2% | 2% | 2% |
| دقة وزن الأسمنت | 1% | 1% | 1% | 1% | 1% | 1% |
| دقة وزن الرماد المتطاير | 1% | 1% | 1% | 1% | 1% | 1% |
| دقة وزن المسحوق المعدني | 1% | 1% | 1% | 1% | 1% | 1% |
| دقة وزن الماء | 1% | 1% | 1% | 1% | 1% | 1% |
| دقة وزن الخليط الإضافي | 1% | 1% | 1% | 1% | 1% | 1% |
| إجمالي الطاقة تقريبًا (كيلو واط) | 95 | 130 | 185 | 220 | 295 | 325 |
| ارتفاع التفريغ (م) | 4/2 | 4/2 | 4/2 | 4/2 | 4/2 | 4/2 |
ملاحظات:
- كمية وسعة صناديق الركام وصناديق الأسمنت قابلة للتخصيص بالكامل. يمكن تكوين أنظمة الوزن إما للقياس التراكمي أو الفردي بناءً على متطلبات المشروع.
- تستثني تقديرات استهلاك الطاقة الإجمالية متطلبات الطاقة للناقلات اللولبية.
- يتم قياس ارتفاع التفريغ القياسي من مخرج قادوس التفريغ ويمكن تخصيصه.
- المواصفات قابلة للتحسين وقد تتغير دون إشعار مسبق. يرجى الرجوع إلى أحدث وثائق المنتج للحصول على البيانات النهائية.

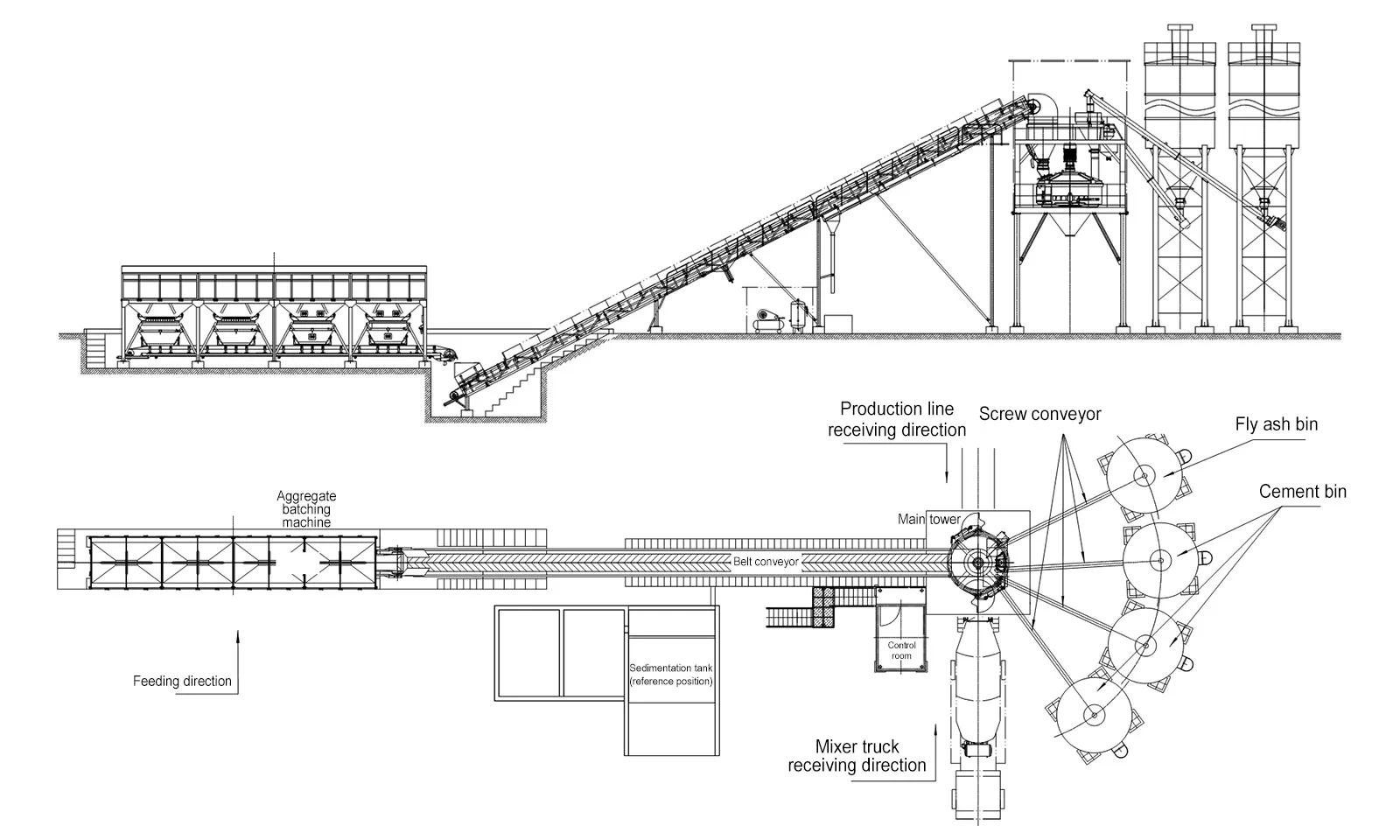

التدفق
المكونات الرئيسية

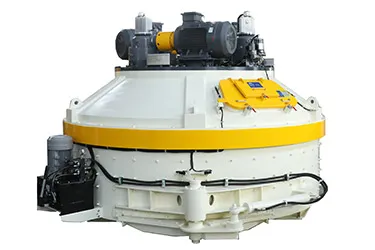

خلاط خرسانة بنظام الحركة المدارية
خلاط الخرسانة الكوكبي ذو العمود العمودي من سلسلة JN يستخدم طريقة خلط تجمع بين الدوران والثوران لتحقيق تجانس فائق. يضمن الخلط الشامل للمواد بينما يزيل نظام النقل تسرب نهاية العمود. يتميز هذا الخلاط الكوكبي للخرسانة بهيكل مدمج وأداء استثنائي، مما يجعله حلاً مثالياً لمكونات الخرسانة مسبقة الصب، وأنابيب الركائز، وكتل البناء.

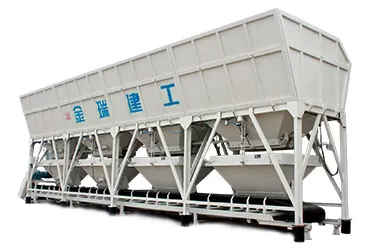

ماكينة وزن الركام لمحطة الخرسانة
تتميز آلات خلط الركام من سلسلة HP بتجميع لوحة معيارية لأقسام الحاوية لسهولة التركيب. يضمن الخلط الهوائي جرعات سريعة ودقيقة، بينما يتيح تفريغ الحزام تفريغًا نظيفًا وسريعًا. تتوفر أنواع الوزن التراكمي والفردي لتلبية متطلبات الخلط المختلفة.

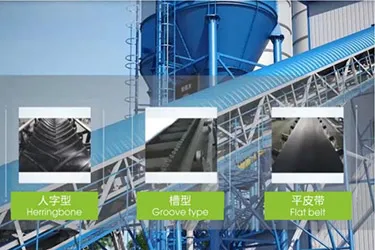

سير ناقل
قابل للتخصيص في تكوينات متعرجة أو أخدود أو حزام مسطح لمطابقة تخطيطات الموقع. يضمن النظام التشغيل الآمن والصديق للبيئة مع أجهزة الإنذار القياسية لانحراف الحزام، وأغطية المطر المغلقة، وأنظمة الغسيل المتكاملة لإعادة تدوير المواد.

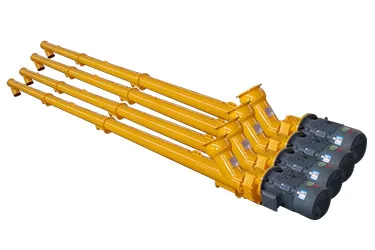

ناقل لولبي
يتميز الناقل اللولبي الأسمنتي بغطاء مصنوع من أنابيب فولاذية عالية الجودة. يتم توصيل كل قسم بواسطة الشفاه. يعتمد برغي النقل على تصميم شفرة متغيرة الانحدار، مما يسمح بنقل مواد المسحوق بسلاسة واستقرار.

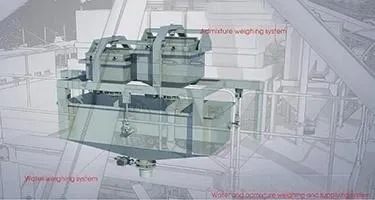

نظام التوزين
يتميز نظام الوزن بخلايا تحميل عالية الدقة لضمان قياس متسق ودقيق. لإطلاق المواد، يستخدم صمامات فراشة تعمل بالهواء المضغوط عالية الجودة، توفر تشغيلًا سريعًا وختمًا محكمًا لمنع التسرب.

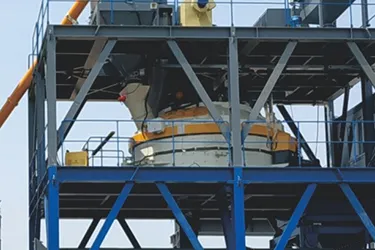

البرج الرئيسي
البرج الرئيسي ذو تصميم هيكلي معياري ، مما يجعل النقل والتركيب أكثر ملاءمة. يتوفر غلاف فولاذي ملون اختياري لتقليل الضوضاء وتلوث الغبار، موفرًا حلًا صديقًا للبيئة.

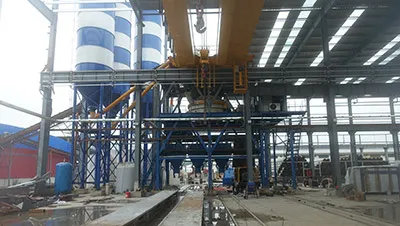

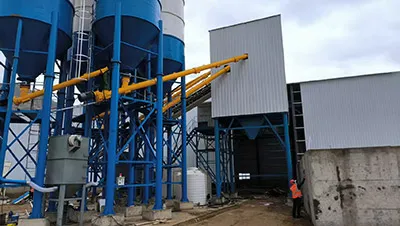

أمثلة على المشاريع
تأسست Jinrui في عام 1991، وهي شركة متخصصة في تصنيع مصانع الخرسانة ولديها أكثر من 30 عامًا من الخبرة في هذا المجال. من مصانع الخرسانة الثابتة إلى مصانع الخرسانة المتكاملة، تخدم معداتنا الخرسانية مشاريع البناء المختلفة للسكك الحديدية عالية السرعة والجسور والمطارات، وتقدم حلولًا موثوقة لإنتاج الخرسانة مصممة خصيصًا لدورات البناء المختلفة وظروف الموقع.
احصل على مشورة مهنية لمشروعك - اتصل بخبرائنا اليوم.
