مصنع الخرسانة، سلسلة HZN-Z

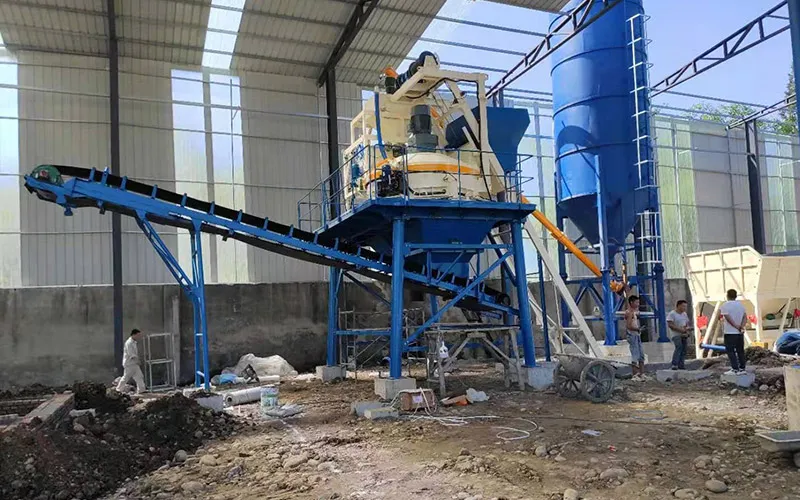

محطة خلط الخرسانة مسبقة الصب HZN
Precast Concrete Batching Plant

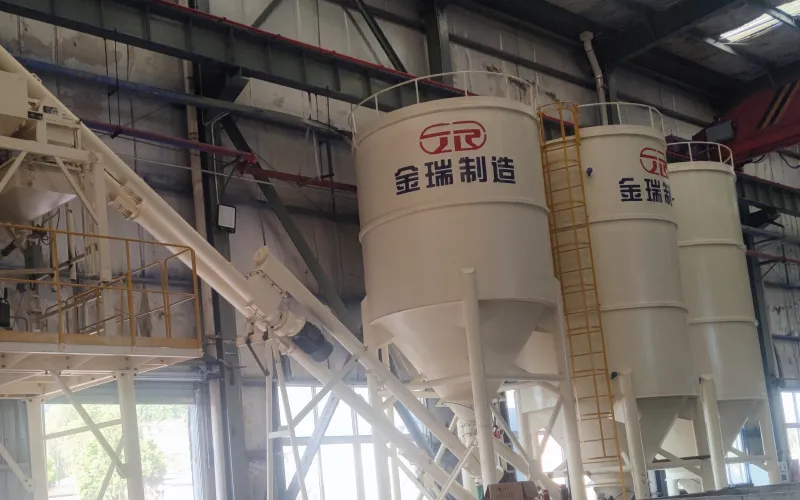

محطة خلط الخرسانة المدمجة التي تم تكوينها مع خلاط الخرسانة المداري وتغذية بالدلو لمصانع الخرسانة مسبقة الصب الصغيرة إلى المتوسطة ذات المساحات المحدودة
- الطاقة الإنتاجية 35–75 متر مكعب/ساعة
- تصميم المحطة هيكل مدمج مع خلاط مداري لتحقيق تجانس عالي
تدمج محطة خلط الخرسانة خلاط مداري ذو ذراع عمودي JN-AH مع رفع بالدلو مع ماكينات وزن الركام من سلسلة HP، مع خيارات الوزن التراكمي والفردي. يمكن تكوين المحطة بوحدات وزن مخصصة للأسمنت والإضافات المعدنية والمياه والاضافات الكيميائية، إلى جانب نظام إمداد هواء كامل. مع نظام تحكم مركزي، تكتمل عملية الخلط بالكامل تلقائيًا، مع توفر التبديل اليدوي لدعم أوضاع الإنتاج التلقائية وشبه التلقائية.
تتميز محطة الخلط هذه بهيكل مدمج وبصمة صغيرة وأداء مستقر وموثوق. وهي مناسبة لخلط الخرسانة الجافة وشبه الجافة وعالية الأداء وعالية القوة. يمكن صنع الخلاط ببوابتين للتفريغ وفقًا لمتطلبات خط الإنتاج، مما يسمح لخلاط واحد بتزويد خطوط إنتاج متعددة. يُستخدم على نطاق واسع في إنتاج الكتل، وتصنيع أنابيب الركائز، وإنتاج مكونات PC، واستخدامات خلط الخرسانة عالية الأداء الخاصة.
المعايير الفنية
| الموديل | |
|
|
| السعة النظرية (متر مكعب/ساعة) | 35 | 50 | 75% |
| موديل الخلاط | JN750AH | JN1000AH | JN1500AH |
| قوة محرك الخلاط (كيلو واط) | 30 | 37 | 55 |
| سعة الشحن (L) | 1125 | 1500 | 2250 |
| سعة التفريغ (L) | 750 | 1000 | 1500 |
| الحد الأقصى لحجم المواد (الحجر المسحوق/الحصى) (مم) | ≤60 | ≤60 | ≤80 |
| قوة محرك الرافعة (كيلو واط) | 7. | 11 | 18 |
| وضع التغذية | رفع بالدلو | رفع بالدلو | رفع بالدلو |
| طراز الناقل اللولبي | LSY219 | LSY219 | LSY273/LSY219 |
| نموذج ماكينة وزن الركام | HP1200 | HP1600 | HP2400 |
| دقة وزن الركام | 0.2 | 0.2 | 0.2 |
| دقة وزن الأسمنت | 1 | 1 | 1 |
| دقة وزن المضافات المعدنية | 1 | 1 | 1 |
| دقة وزن الماء | 1 | 1 | 1 |
| دقة وزن الخليط الإضافي | 1 | 1 | 1 |
| إجمالي الطاقة تقريبًا (باستثناء الناقل اللولبي، كيلو واط) | 60 | 75% | 105 |
| ارتفاع التفريغ | 2.2 متر ارتفاع قياسي/مرتفع لتحميل شاحنة الخلاط/ارتفاع مخصص | ||

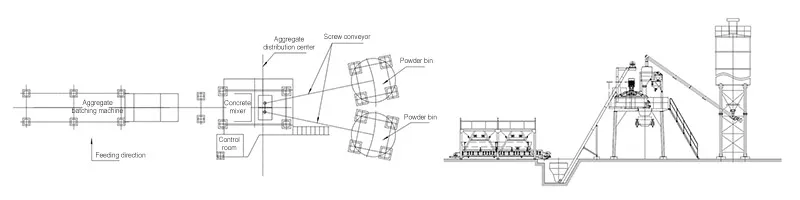

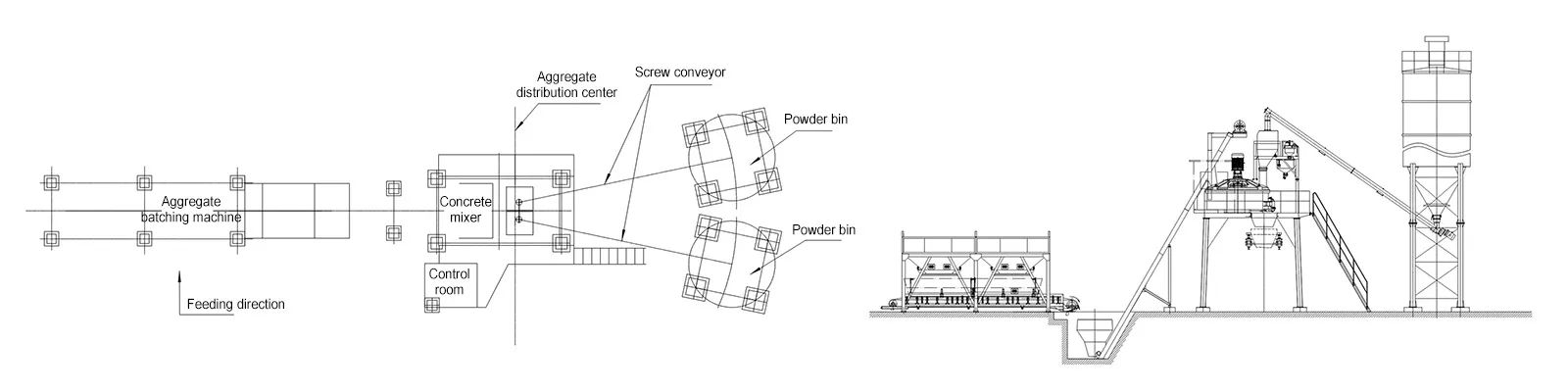

التدفق
المكونات الرئيسية

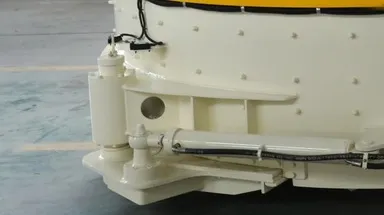

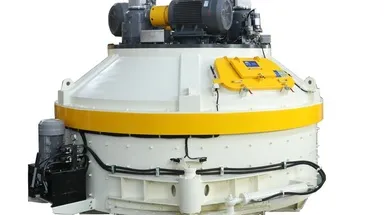

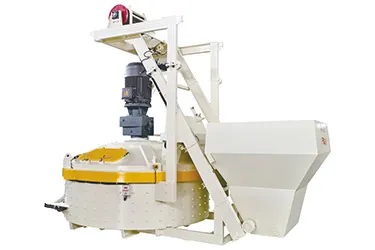

خلاط خرسانة بنظام الحركة المدارية
خلاط الخرسانة من سلسلة JN - AH هو خلاط مداري بذراع عمودي مجهزة برافعة دلو ، تتميز برافعة كهربائية لتحميل المواد. يضمن هيكله المدمج مساحة صغيرة وسهولة في التركيب، بينما يوفر خلطه الكوكبي تجانسًا فائقًا. لتلبية احتياجات خط الإنتاج المتنوعة، يمكن تكوين خلاط الخرسانة ببوابتين للتفريغ، مما يسمح لخلاط واحد بخدمة خطوط إنتاج متعددة في وقت واحد.

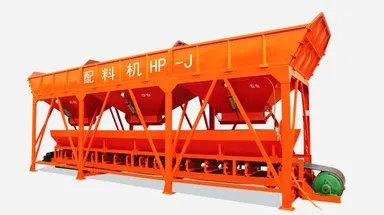

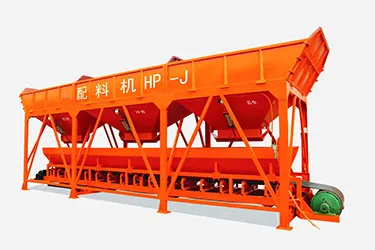

ماكينة وزن الركام لمحطة الخرسانة
تتكون ماكينات خلط الركام من سلسلة HP ألواح الحاويات المجمعة المقطعية لسهولة التركيب. يضمن الخلط الهوائي جرعات سريعة ودقيقة، بينما يتيح تفريغ الحزام تفريغًا نظيفًا وسريعًا. تتوفر أنواع الوزن التراكمي والفردي لتلبية متطلبات الخلط المختلفة. مناسبة لمواقع البناء الخرسانية ومحطات خلط الخرسانة التجارية ومصانع الخرسانة مسبقة الصب.

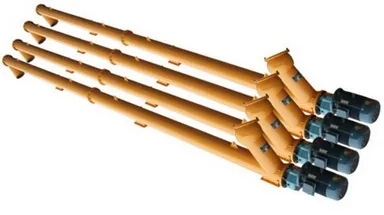

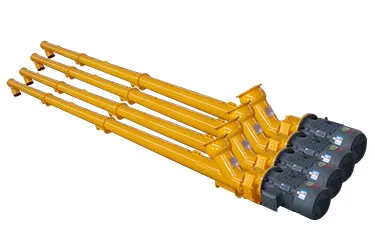

ناقل لولبي
يتميز الناقل اللولبي الأسمنتي بغطاء مصنوع من أنابيب فولاذية عالية الجودة. يتم توصيل كل قسم بواسطة الشفاه. يعتمد برغي النقل على تصميم شفرة متغيرة الانحدار، مما يسمح بنقل مواد المسحوق بسلاسة واستقرار.

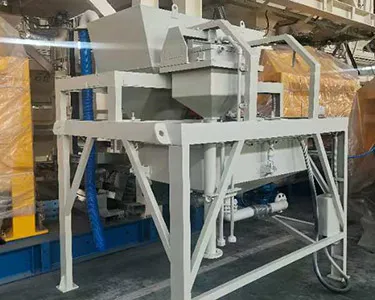

نظام التوزين
يتميز نظام الوزن بخلايا تحميل عالية الدقة لضمان قياس متسق ودقيق. لإطلاق المواد، يستخدم صمامات فراشة تعمل بالهواء المضغوط عالية الجودة، توفر تشغيلًا سريعًا وختمًا محكمًا لمنع التسرب.

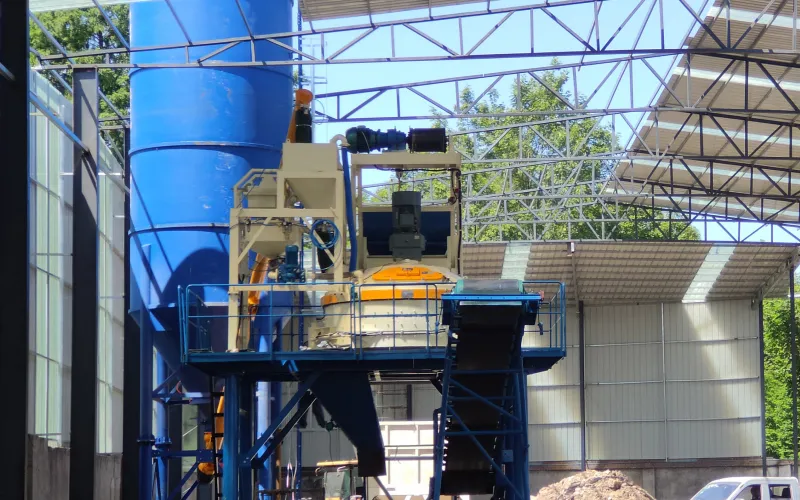

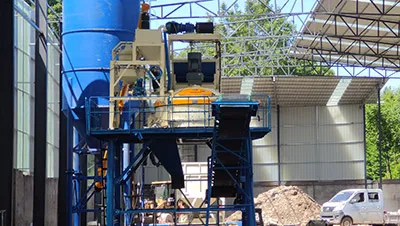

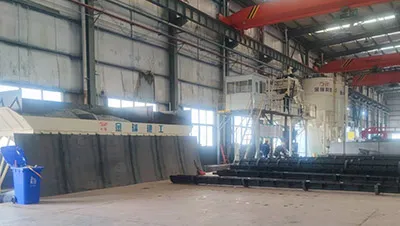

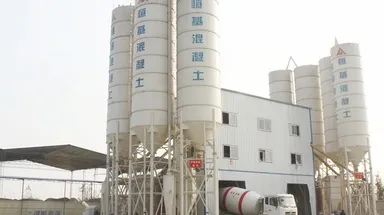

أمثلة على المشاريع
تأسست Jinrui في عام 1991، وهي شركة متخصصة في تصنيع مصانع الخرسانة ولديها أكثر من 30 عامًا من الخبرة في هذا المجال. من مصانع الخرسانة الثابتة إلى مصانع الخرسانة المتكاملة، تخدم معداتنا الخرسانية مشاريع البناء المختلفة للسكك الحديدية عالية السرعة والجسور والمطارات، وتقدم حلولًا موثوقة لإنتاج الخرسانة مصممة خصيصًا لدورات البناء المختلفة وظروف الموقع.
