معدات مصنع الخرسانة، سلسلة JN

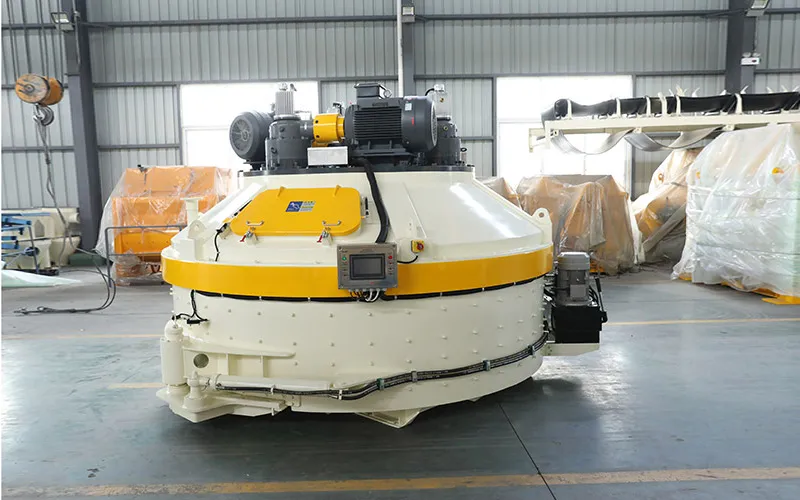

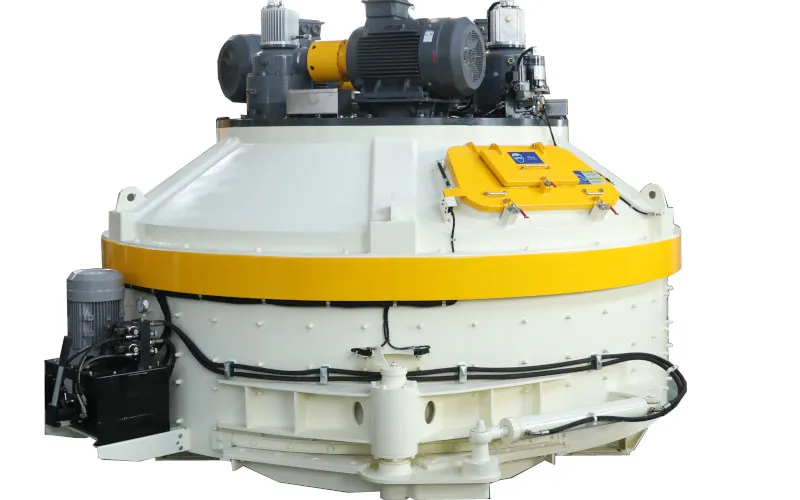

خلاط خرسانة بنظام الحركة المدارية متعدد المحركات
Planetary Concrete Mixer, Multi-Drive
خلاط عمودي لمحطات خلط الخرسانة
- سعة التفريغ 1.5 – 4.5 متر مكعب / دفعة
- نظام القيادة بعلبة تروس متعددة المحركات للتشغيل الزائد وعالي العزم
تم تصميم خلاطات الخرسانة المدارية من سلسلة JN لدورات إنتاج الخرسانة الأكثر صعوبة. يعد هذا الخلاط مثاليًا لإنتاج الخرسانة مسبقة الصب مثل مكونات البولي كربونات وأكوام الأنابيب وكتل البناء من خلال استخدام محركات متعددة نضمن الموثوقية العالية في خلط الخرسانة كبيرة الحجم.
- مجهزة بنظام فتح الباب الهيدروليكي الذي يضمن الفتح السلس والإغلاق بقوة دفع عالية لمنع انحشار المواد. اعتمادًا على الحاجة الفعلية للإنتاج، يمكن تكوين ما يصل إلى ثلاثة أبواب تفريغ
- يتميز بتصميم باب تفريغ قابل للتعديل حاصل على براءة اختراع يوفر إحكامًا ممتازًا ويقلل بشكل كبير من التآكل على شرائط إحكام الإغلاق
- يستخدم حركة خلط مدارية لضمان خلط المواد بشكل أكثر اتساقًا. تم تصميم نظام النقل دون التعرض لخطر تسرب المواد في طرف العمود
المعايير الفنية
| الموديل | |
|
|
|
|
| سعة التغذية (L) | 24-3000 | 4500 | 6000 قبل الميلاد | 6750 | 7500 |
| سعة التفريغ (L) | 2000 | 24-3000 | 4000 | 4500 | 5000 |
| الإنتاجية النظرية (متر مكعب/ساعة) | 120 | 180 | 240 | 270 | 300-400 |
| قوة محرك الخلط (كيلو واط) | 2x45 | 3x37 | 3x55 | 3x65 | 3x75 |
| الحد الأقصى لحجم الزلط (مم) | 80% | 80% | 80% | 80% | 80% |
| عدد شفرات الخلط | 3x2 | 3x2 | 3x2/3x3 | 3x2/3x3 | 3x2/3x3 |
| عدد الكاشطات | 3 | 3 | 3 | 3 | 3 |
| الأبعاد الكلية (الطول×العرض×الارتفاع، ملم، باب مزدوج) | 3600 × 3150 × 2430 | 4200 × 3650 ×2570 | 4780×4160 ×2750 | 4780 × 4160 × 2750 | 5350 × 4460 × 2900 |
| وزن الماكينة (كجم) | 12300 | 15500 | 20900 | 21300 | 25800 |
المكونات الرئيسية

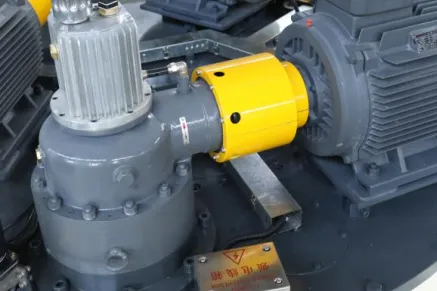

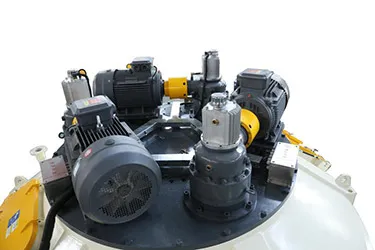

نظام نقل الحركة
يعتمد الخلاط نظام دفع متعدد المحركات، مما يضمن بدء التشغيل السلس والموثوقية العالية. يعمل صندوق التروس الزاوي الحاصل على براءة اختراع جنبًا إلى جنب مع هيكل محرك مركب أفقيًا على تبسيط الصيانة وتقليل الارتفاع الكلي للخلاط، مما يسهل النقل والتركيب وترتيب نظام التغذية.
تم تجهيز الخلاط بصندوق تروس زاوي عالي الأداء مصنوع من الفولاذ عالي الجودة ، مما يحقق دقة من الدرجة 6 أو أعلى. أعمدة إدخال التروس المخروطية الحلزونية قابلة للتبديل دون تحديد الاقتران. يسمح نظام إدخال علبة التروس الخارجية بالصيانة دون إزالة الغطاء العلوي، مما يجعل الفحص والاستبدال أكثر ملاءمة. يستخدم نظام الخلط هياكل سريعة الفك حاصلة على براءة اختراع للتروس والأعمدة، مما يتيح سهولة التفكيك والصيانة دون إزالة الجسم الدوار.

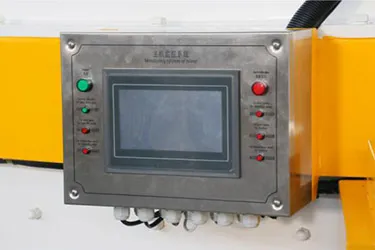

نظام المراقبة
يوفر نظام مراقبة الخلاط الاختياري مراقبة في الوقت الفعلي للمضخة الهيدروليكية ودرجة حرارة زيت المخفض ومستوى الزيت. يوفر النظام عرض المعلومات على الشاشة، والإنذارات الصوتية والمرئية، وسجلات التشغيل، وتخزين محفوظات الإنذار. يمكن للمشغلين التحقق من وقت التشغيل ودورات التفريغ ومعلمات التشغيل الأخرى وإجراء الصيانة بناءً على مطالبات النظام. تتيح أوضاع التزييت الذكية المتعددة التزييت التلقائي لموانع التسرب في نهاية العمود.

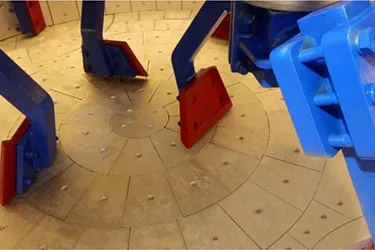

نظام الخلط
أجزاء نظام الخلط مصنوعة من الحديد عالي الكروم المقاوم للاهتراء، مما يطيل عمر الخدمة بشكل كبير.

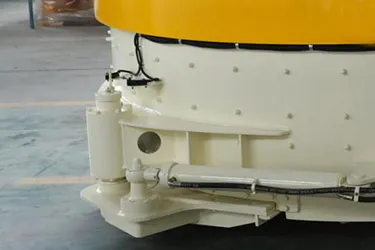

بوابات التفريغ
يوفر تصميم بوابة التفريغ القابلة للتعديل الحاصلة على براءة اختراع أداءً ممتازًا لمانع التسرب مع تقليل تآكل مانع التسرب. يسمح نظام التفريغ الهيدروليكي بالتشغيل السلس، مع توفر ما يصل إلى ثلاث بوابات تفريغ وفقًا للمتطلبات. يتم دعم التفريغ اليدوي في حالات الطوارئ لمنع تصلب المواد.

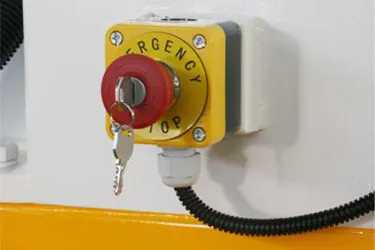

مفاتيح الأمان
يتم تثبيت مفتاح حد التلامس على باب فحص الغطاء العلوي. عند فتح الباب، يتوقف المحرك الرئيسي تلقائيًا لحماية موظفي الصيانة. يتم توفير مفتاح أمان يعمل بالمفتاح أيضًا على جسم الخلاط للتوقف في حالات الطوارئ والصيانة. إزالة المفتاح يمنع التشغيل العرضي.

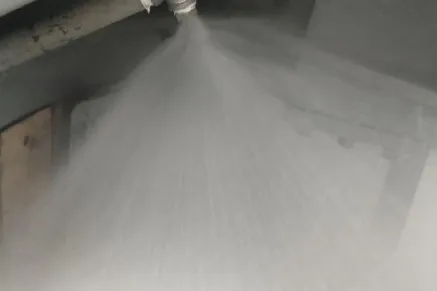

إمدادات المياه
يستخدم نظام إمدادات المياه فوهات رش متعددة الزوايا لضمان توزيع موحد للمياه، مما يتيح خلطًا أسرع وأكثر انتظامًا.
تأسست Jinrui في عام 1991، وهي شركة متخصصة في تصنيع مصانع الخرسانة ولديها أكثر من 30 عامًا من الخبرة في هذا المجال. من مصانع الخرسانة الثابتة إلى مصانع الخرسانة المتكاملة، تخدم معداتنا الخرسانية مشاريع البناء المختلفة للسكك الحديدية عالية السرعة والجسور والمطارات، وتقدم حلولًا موثوقة لإنتاج الخرسانة مصممة خصيصًا لدورات البناء المختلفة وظروف الموقع.
احصل على مشورة مهنية لمشروعك - اتصل بخبرائنا اليوم.
