معدات مصنع الخرسانة، سلسلة JS

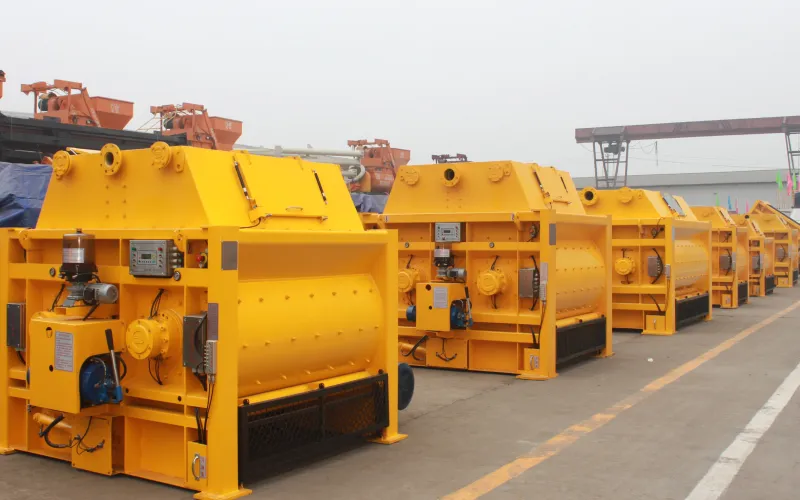

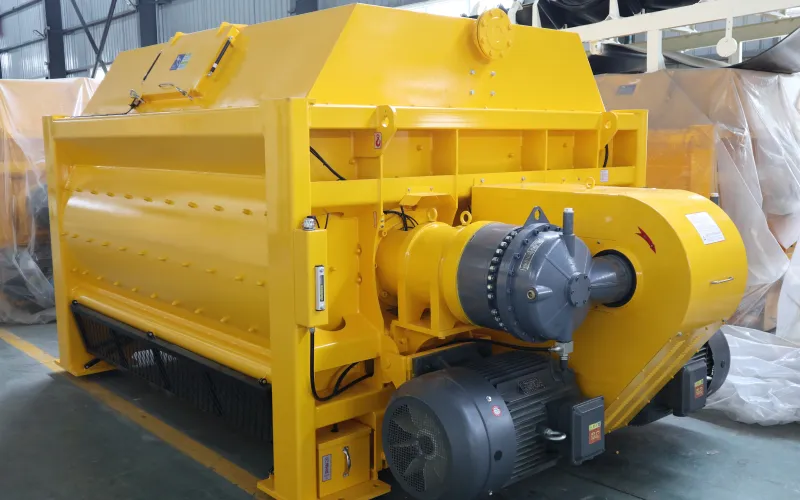

خلاط خرسانة ذو عمود مزدوج
Twin Shaft Concrete Mixer
خلاط مزدوج العمود لمحطات خلط الخرسانة
- سعة التفريغ 1.5 – 4.5 متر مكعب / دفعة
- تقنية التشغيل المتزامن متعدد المحركات لاستقرار الحمل الثقيل
خلاطة الخرسانة ثنائية العمود القياسية هي آلة خلط خرسانة متقدمة طورتها الشركة بشكل مستقل. وهي تعتمد على تكوين ثنائي المحرك مع مخفضات السرعة المدارية ثنائية الزاوية التي تشغل اثنين من أعمدة الخلط المرتبة أفقيًا للدوران في اتجاهات متعاكسة. تعمل شفرات الخلط المتقاطعة على الأعمدة على توليد حركة المواد الدوارة والحمل الحراري، مما يحقق خلطًا مكثفًا وموحدًا.
مع النقل المزدوج، يعمل الخلاط بسلاسة ويوفر عزم دوران عالي. يتميز بقدرة خلط قوية وجودة خلط ممتازة وموثوقية عالية وضوضاء منخفضة. يستخدم خلاط سلسلة JS على نطاق واسع في بناء السكك الحديدية عالية السرعة، ومشاريع الطرق السريعة، ومحطات الطاقة الكهرومائية، وبناء المطارات، ومصانع الخرسانة الجاهزة.
المعايير الفنية
| المتغير/النموذج | |
|
|
|
|
|
| سعة الشحن (L) | 1875 | 2250 | 3000 | 4500 | 6000 | 6750 |
| سعة التفريغ (L) | 1250 | 1500 | 2000 | 3000 | 4000 | 4500 |
| السعة النظرية (متر مكعب/ساعة) | 75 | 90 | 120 | 180 | 240 | 270 |
| قوة محرك الخلط (كيلو واط) | 2×22 | 2×30 | 2×37 | 2×55 | 2×75 | 2×75 |
| قوة محرك مضخة التزييت (كيلو واط) | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 |
| قوة محرك النظام الهيدروليكي (كيلو واط) | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| مصدر طاقة صمام الملف اللولبي (V) | DC24 | DC24 | DC24 | DC24 | DC24 | DC24 |
| عدد أذرع الخلط | 16 | 12 | 16 | 18 | 22 | 22 |
| الحد الأقصى لحجم العمل (مم) | 80 | 80 | 80 | 80 | 80 | 80 |
| الأبعاد الكلية (الطول×العرض×الارتفاع) (ملم) | 3000 | 2900 | 3450 | 3900 | 4500 | 4700 |
| أبعاد النقل (الطول×العرض×الارتفاع) (ملم) | 2750 | 3000 | 3000 | 3300 | 3300 | 3300 |
| الوزن الإجمالي (كلغ) | 2000 | 2150 | 2250 | 2230 | 2230 | 2230 |

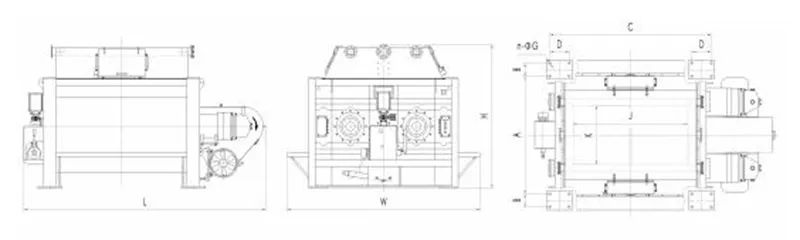

الأبعاد
| الموديل | A | B | C | D | N | G | L | W | H | J | K |
| JS1250 | 1440 | 235 | 1824 | 220 | 16 | 22 | 3000 | 2750 | 2000 | 1330 | 790 |
| JS1500 | 1820 | 200 | 1822 | ... | 8 | 32 | 2900 | 3000 | 2150 | 1120 | 910 |
| JS2000 | 1820 | 200 | 2250 | ... | 8 | 32 | 3450 | 3000 | 2250 | 1460 | 885 |
| JS3000 | 1820 | 200 | 2615 | 300 | 16 | 32 | 3900 | 3300 | 2230 | 1840 | 990 |
| JS4000 | 1820 | 200 | 3065 | 300 | 16 | 32 | 4500 | 3300 | 2240 | 2250 | 970 |
| JS4500 | 1820 | 200 | 3265 | 300 | 16 | 32 | 4700 | 3300 | 2240 | 2430 | 970 |
الميزات

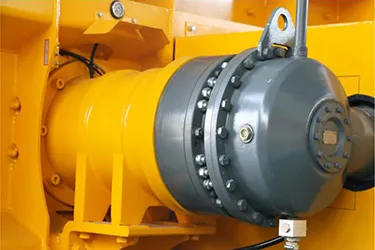

مخفض السرعة المخصص
تم تجهيز خلاطة الخرسانة بمخفض سرعة مداري زاوي عالي الأداء. يتم تصنيعه من الفولاذ عالي الجودة باستخدام الآلات الدقيقة CNC، مع جميع السرعات لتحقيق دقة من الدرجة 6 أو أعلى.

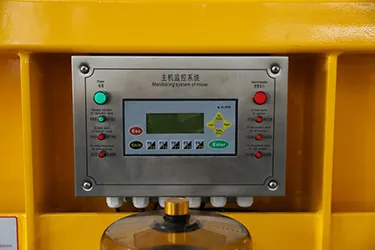

نظام المراقبة
يوفر نظام مراقبة الخلاط الاختياري مراقبة في الوقت الفعلي للمضخة الهيدروليكية ودرجة حرارة الزيت ومستوى الزيت. يوفر النظام عرض المعلومات على الشاشة، والإنذارات الصوتية والمرئية، وسجلات التشغيل، وتخزين محفوظات الإنذار. يمكن للمشغلين التحقق من وقت التشغيل ودورات التفريغ ومعلمات التشغيل الأخرى وإجراء الصيانة بناءً على مطالبات النظام. تتيح أوضاع التزييت الذكية المتعددة التزييت التلقائي لموانع التسرب في نهاية العمود.

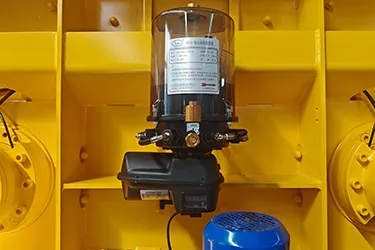

نظام التشحيم
يستخدم نظام التشحيم مضخة تشحيم كهربائية يتم التحكم فيها تلقائيًا. توفر أربعة منافذ ضخ الزيت لأربعة أطراف عمود، مما يحسن بشكل كبير من أداء مانع التسرب في نهاية العمود وعمر الخدمة مع تقليل استهلاك زيوت التشحيم.

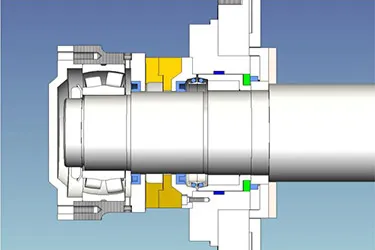

مانع تسرب نهاية العمود
يتم استخدام هياكل مانعة للتسرب متعددة جنبًا إلى جنب مع تقنية مانعة للتسرب بضغط الزيت في أطراف العمود. المكونات الرئيسية مصنوعة من مواد خاصة مقاومة للاهتراء لإطالة عمر الخدمة بشكل فعال.

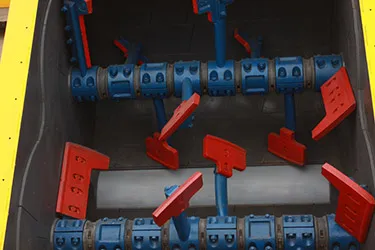

نظام الخلط
يعتمد نظام الخلط تصميمًا متعدد الشفرات بدون مناطق ميتة، مما يحقق خلطًا موحدًا في غضون وقت قصير. شفرات الخلط والبطانات مصنوعة من الحديد الزهر عالي الكروم المقاوم للاهتراء في المنزل، مما يوفر صلابة عالية ومقاومة ممتازة للاهتراء.

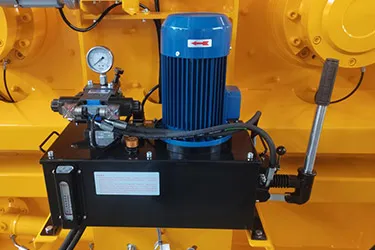

النظام الهيدروليكي
يتحكم نظام هيدروليكي متقدم في بوابة التفريغ. عند انقطاع التيار الكهربائي المفاجئ، يمكن استخدام مضخة يدوية للتفريغ في حالات الطوارئ لمنع تصلب الخرسانة داخل الخلاط.
إمدادات المياه
تُستخدم المياه المرشوشة لخلط وتنظيف أعمدة الخلط والشفرات ونهايات الأعمدة، ومنع تراكم المواد وحماية موانع التسرب في نهاية العمود. يضمن تصميم رش المياه متعدد خطوط الأنابيب توزيعًا سريعًا وموحدًا للمياه.

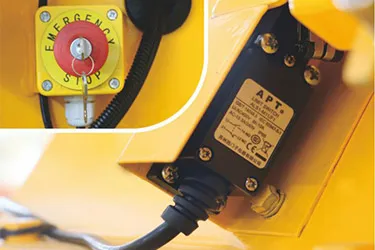

مفاتيح الأمان
يتم تثبيت مفتاح حد التلامس على باب فحص الغطاء العلوي. عند فتح الباب، يتوقف المحرك الرئيسي تلقائيًا لحماية موظفي الصيانة. يتم توفير مفتاح أمان يعمل بالمفتاح أيضًا على جسم الخلاط للتوقف في حالات الطوارئ والصيانة. إزالة المفتاح يمنع التشغيل العرضي.
