معدات مصنع الخرسانة، سلسلة JN

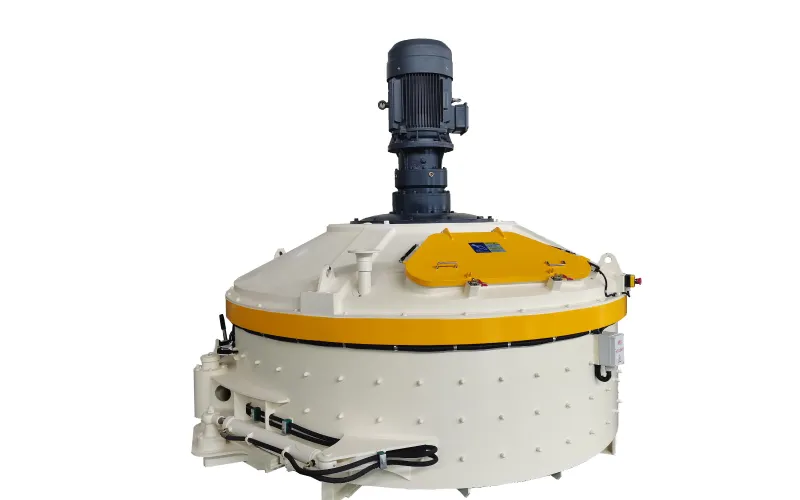

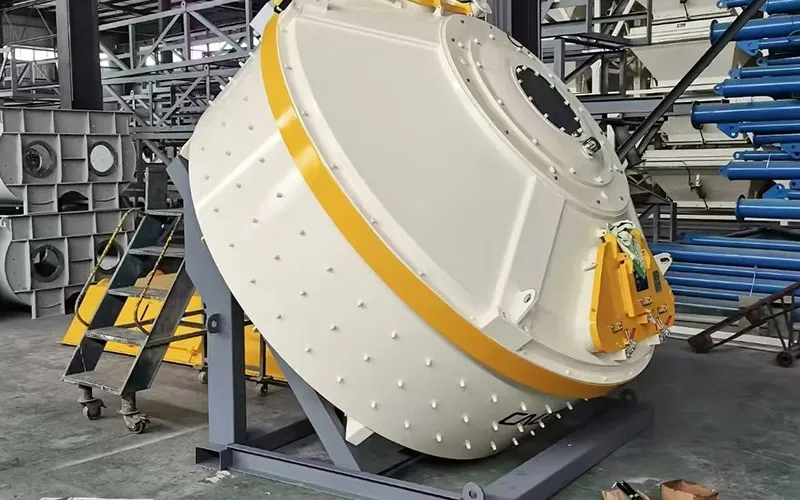

خلاط خرسانة بنظام الحركة المدارية بمحرك واحد
Planetary Concrete Mixer, Single-Drive
خلاط عمودي لمحطات خلط الخرسانة
- سعة التفريغ 0.5 – 1.0 متر مكعب / دفعة
- تشغيل فعال بمحرك واحد لسهولة الصيانة
يعتمد خلاط الخرسانة هذا نظام تفريغ هيدروليكي، مما يضمن الفتح السلس وإغلاق بوابة التفريغ ذات الدفع العالي وانخفاض خطر اختلاط المواد. يمكن تكوين عدد بوابات التفريغ بواحدة أو اثنتين وفقًا لمتطلبات العميل. يجمع نظام الخلط بين الدوران العادي والدوران في نمط مداري، مما يحقق خلطًا أكثر اتساقًا للمواد مع التخلص من مشكلات تسرب المواد في نهاية العمود في نظام النقل.
مع هيكل مدمج وأداء ممتاز، فإن هذا الخلاط مناسب تمامًا للخرانة مسبقة الصب مثل إنتاج الكتل الخرسانية والركائز وغيرها.
المعايير الفنية
| الموديل | |
|
|
|
|
| سعة التغذية (L) | 525 | 750 | 1125 | 1500 | 2250 |
| سعة التفريغ (L) | 350 | 500 | 750 | 1000 | 5000 |
| الإنتاجية النظرية (متر مكعب/ساعة) | 20 | 30 | 45 | 60 | 90 |
| قوة محرك الخلط (كيلو واط) | 15 | 18.5 | 30 | 37 | 55 |
| الحد الأقصى لحجم الزلط (مم) | ≤40 | ≤60 | ≤60 | ≤60 | ≤80 |
| عدد شفرات الخلط | 1×2 | 1×2 | 1×2/2×2 | 2×2 | 2×2 |
| عدد الكاشطات | 2 | 2 | 3/2 | 2 | 2 |
| الأبعاد الكلية (الطول×العرض×الارتفاع، ملم، باب واحد) | 1920×2050×2240 | 2200×2250×2280 | 2600×2430×2360 | 2900×2610×2660 | 3150×2870×2800 |
| الأبعاد الكلية (الطول×العرض×الارتفاع، ملم، باب مزدوج) | 2200×2050×2240 | 2480×2250×2280 | 2860×2430×2360 | 3100×2610×2660 | 3420×2870×2800 |
| وزن الماكينة (كجم) | 2200 | 2600 | 4600/4800 | 6300 | 7500 |
المكونات الرئيسية

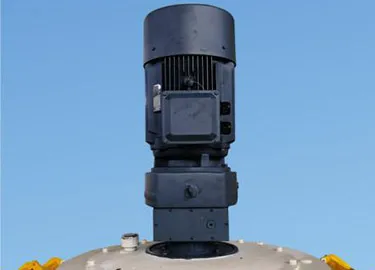

مخفض السرعة
يعتمد خلاط الخرسانة الكوكبي ذو العمود العمودي الصغير على تكوين قيادة بمحرك واحد، مدمج مع مخفض عالي الأداء ومحرك. يضمن هذا التصميم تشغيلًا سلسًا، وضوضاء منخفضة، وعزم دوران مرتفع، وعمر خدمة طويل.

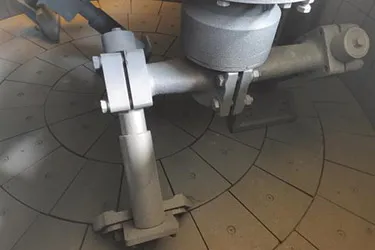

نظام الخلط
أجزاء نظام الخلط مصنوعة من الحديد عالي الكروم المقاوم للاهتراء، مما يطيل عمر الخدمة بشكل كبير.

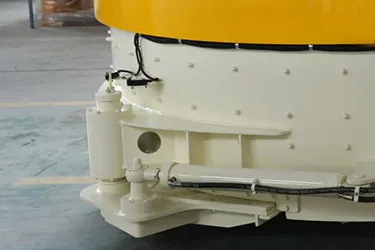

بوابات التفريغ
يوفر تصميم بوابة التفريغ القابلة للتعديل الحاصلة على براءة اختراع أداءً ممتازًا لمانع التسرب مع تقليل تآكل مانع التسرب. يسمح نظام التفريغ الهيدروليكي بالتشغيل السلس، مع توفر ما يصل إلى ثلاث بوابات تفريغ وفقًا للمتطلبات.

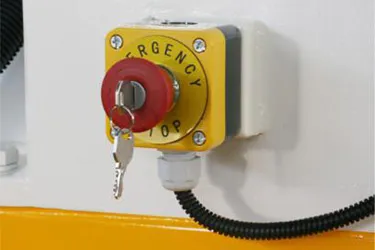

مفاتيح الأمان
يتم تثبيت مفتاح حد التلامس على باب فحص الغطاء العلوي. عند فتح الباب، يتوقف المحرك الرئيسي تلقائيًا لحماية موظفي الصيانة. يتم توفير مفتاح أمان يعمل بالمفتاح أيضًا على جسم الخلاط للتوقف في حالات الطوارئ والصيانة. إزالة المفتاح يمنع التشغيل العرضي.

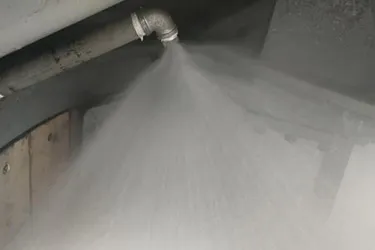

إمدادات المياه
يستخدم نظام إمدادات المياه فوهات رش متعددة الزوايا لضمان توزيع موحد للمياه، مما يتيح خلطًا أسرع وأكثر انتظامًا.
